Proyectos de Reciclaje

Nuestra empresa lleva más de 20 años creando proyectos de reciclaje para clientes de toda España y America Latina.
Creamos plantas de reciclaje completas para todo tipo de materiales, algunos ejemplos son las plantas para RCD, plantas de biomasa, plantas de reciclaje para madera y otros.
Gracias a la gran disposición de todo tipo de maquinaria como trituradoras, astilladoras, cribadoras, etc. podemos diseñar estos proyectos con las necesidades de nuestros clientes.
Realizamos los estudios y diseños en nuestras oficinas o directamente desde nuestros proveedores.


Planta de neumáticos - Granulación 50 x 50 Bomatic


VIDEO DEMOSTRATIVO

En este video mostramos algunos ejemplos de como se emplea nuestra maquinaria en llantas, goma, neumáticos, etc.

Como se muestra en el video, primeramente se tritura el neumático con un triturador primario Bomatic recomendado a partir del modelo B1350DD.
Una vez triturado, el neumático procesado cae a las cintas transportadoras y éste es llevado a una cribadora donde separa el neumático a 50 mm.




Descripción de la planta Bomatic 50x50 mm


Planta de Trituración de Neumáticos de camión y neumáticos sin llantas

Rendimiento: Aprox. 4.000kg/h
  Tamaño del granulado aprox. 50x50mm
Tipo de alimentación: Mediante pala
Densidad salida: 320-360kg/m3

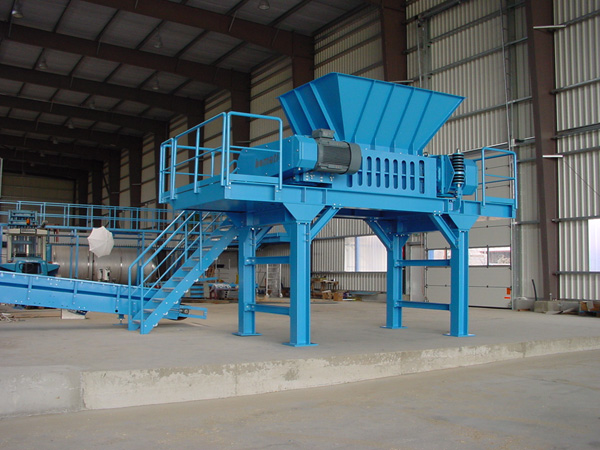

ITEM 01 Triturador BOMATIC modelo B1600


Potencia del triturador: 2x75kW
Accionamiento: Eléctrico
Protección: 2x190A
Apertura (Largo x Ancho) 1.600x1.150mm
Apertura tolva ( Largo x Ancho) 2.770x1.800mm
Tamaño del granulado: Variable en función del ancho de corte que es de 77mm y 48mm

Marco base:
Fabricado en acero soldado incluye pasarela de mantenimiento, escalones y barandillas.
Módulo de corte:
El bastidor del mecanismo de corte está compuesto por una construcción atornillada de acero perfilado y se unen a prueba de retorcimiento. Los dos árboles porta cuchillas están equipados con cuchillas de buril individuales de acero especial a prueba de desgaste y con posibilidad de recambio. Los dos árboles porta cuchillas marchan recíprocamente en forma asíncrona y, por tanto, se limpian automáticamente.

Separadores:
Piezas de acero con ajuste individual, que permiten la limpieza y separación de los espacios   existentes entre las cuchillas y las paredes.

Tolva:
Fabricada en chapa de acero.

Accionamiento:
Sistema de cambio, motores 2x75Kw/ 400V/ 50Hz
Accionamiento directo, protección IP54.


ITEM 02. Cinta Transportadora I ( De la B1600 a la Criba)

Longitud de banda: Aprox. 8.000mm
Ancho de banda: 900mm
Ángulo: Aprox. 23º
Accionamiento: 4,0kW/ 400V/50Hz/IP54
Tambor accionamiento: 250mm
Base: Robusta en forma de conducto cuadrangular.

Banda de goma (EP400/3) con remaches de 16mm de longitud, cubierta de 150mm de alto en cada lado. Incluye tolva de alimentación.

ITEM 03. Criba de Discos

Para separar el material con un tamaño aproximado de 50x50mm.

Rendimiento: Aprox. 4t/h
Longitud de criba: 2.800mm
Ancho de criba: 1.200mm


Suministro:
- Marco base:
Fabricado en perfilería de acero.

- Accionamiento:
2 motores de 7,5kW, 400V, 50Hz

- Cubierta:
Fabricada en perfilería de acero.

- Criba:
Con cribas reemplazables, la distancia de la criba puede ajustarse. Incluye detector de velocidad.

- Fabricación:
Fabricada en perfilería de acero, resistente al desgaste, paredes laterales reemplazables, con embrague y rodillo de cadena, cojinete del eje cubierto.

ITEM 04. Cinta Transportadora II

Longitud de banda: Aprox. 2.500mm>
Ancho de banda: 700mm>
Ángulo: Aprox. 0º
Accionamiento: 2,0kW/400V/50Hz/IP54
Tambor accionamiento: 250mm
Base: Robusta, forma cuadrangular

Banda de goma (EP400/3) con remaches de 16mm de longitud, cubierta de 150mm de alto en cada lado. Incluye tolva de alimentación.

ITEM 05. Cinta Transportadora III (De la Criba al Triturador B1600)

Longitud de banda: Aprox. 10.500mm
Ancho de banda: 700mm
Ángulo: Aprox. 19º
Accionamiento: 2,2kW/400V/50Hz/IP54
Tambor accionamiento: 250mm
Base: Robusta, forma cuadrangular

Banda de goma (EP400/3) con remaches de 16mm de longitud, cubierta de 150mm de alto en cada lado. Incluye tolva de alimentación.

ITEM 06. Cinta transportadora de descarga.

Longitud de banda: Aprox. 7.000 mm
Ancho de banda: 600mm
Ángulo: Aprox. 20º
Accionamiento: 2,2kW/400V/50Hz/IP54
Tambor accionamiento: 250mm
Base: Robusta, forma cuadrangular

Banda de goma (EP400/3) con remaches de 16mm de longitud, cubierta de 150mm de alto en cada lado. Incluye tolva de alimentación.

ITEM 07. Panel de control eléctrico.
El control de toda la planta se concentra en un panel de encendido central. Fabricado mediante combinaciones de encendido VDE. Suministro de potencia con circuito mediante VDE 00113. Equipo de control SIEMENS S7/200.
Unidad de accionamiento y protectores para los interruptores principales y contadores auxiliares. Zona de control con reversa integrada para evitar errores en el suministro de materiales que no deben ser triturados.
Incluye botonera, interruptores y LED´s para el control y monitorización de la planta.

Voltaje:
400V/50Hz

Voltaje de control: 230V/50Hz
Protección:
IP54
